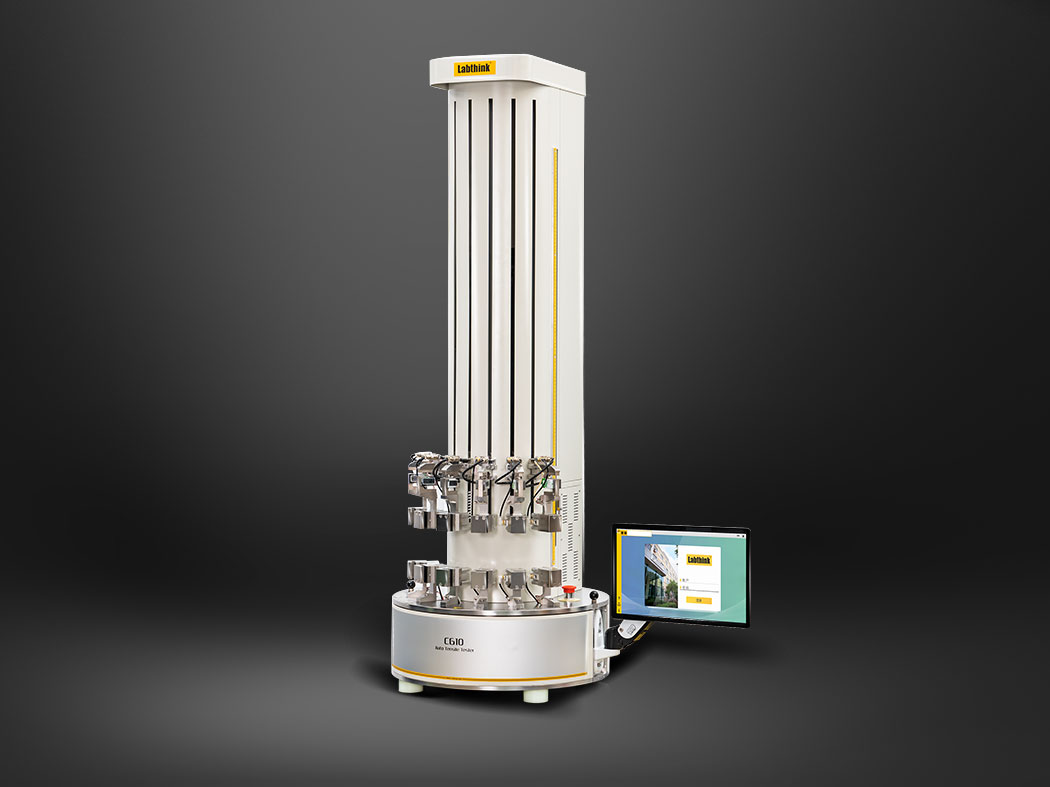

Автоматический прибор для испытаний на растяжение C610G

Request a Quote Product Video Product Brochure

Categories: Тестер прочности на растяжение

Overview

Прибор для испытаний на растяжение C610Gодходит для испытания предела прочности на растяжение, отслаивания, удлинения, разрыва, термосвариваемости, адгезии, усилия прокола, усилия открытия, усилия низкоскоростной размотки и усилия вытягивания таких изделий и материалов, как пластиковые пленки, композитные материалы, гибкие упаковочные материалы, пластиковые трубы, клеи, клейкие ленты, самоклеящиеся этикетки, медицинские пластыри, антиадгезионная бумага, защитные пленки, комбинированные алюминиево-пластиковые крышки, металлическая фольга, диафрагмы, материалы для изготовления подложек, нетканые материалы, резина, бумага и т. д.

Характеристики изделия^{Примечание 1}

Точный и эффективный

Благодаря новейшей технологии компании Labthink — многоосевому позиционированию — шесть станций работают одновременно, существенно повышая производительность испытаний.

16-битный АЦП обеспечивает точность измерения усилия лучше, чем класс 0.5. Различные диапазоны позволяют проводить самые разные испытания.

Сервосистема с замкнутым контуром управления обеспечивает точность смещения лучше, чем класс 0.5. Бесступенчатая регулировка скорости обеспечивает плавную работу.

Пневматическая зажимная система с защитой от проскальзывания обеспечивает точность результатов испытаний.

Для обеспечения длительной безотказной работы в конструкции прибора используются комплектующие всемирно известных марок.

Мощная функциональность

Прибор позволяет проводить профессиональные испытания гибких упаковочных материалов, в том числе для испытания предела прочности на растяжение, отслаивания, разрыва, термосвариваемости, удлинения при растяжении и пр.

Имеется автоматическая регулировка зазора зажимов и бесступенчатая регулировка скорости испытания.

Безопасную работу обеспечивают такие интеллектуальные функции, как защита от перебега, защита от перегрузки и автоматический возврат.

Интеллектуальное управление

Прибор поддерживает работу с 15,6-дюймовым сенсорным планшетом промышленного класса и с настольным компьютером.

Круглая компоновка экономит место на лабораторном столе.

Вращающаяся испытательная платформа облегчает работу.

Интеллектуальные датчики аварийных ситуаций повышают безопасность испытаний.

Встроенный порт Ethernet для подключения к компьютерной сети поддерживает удаленное управление и обновление системы по сети.

Профессиональное программное обеспечение для компьютера соответствует требованиям Надлежащей производственной практики (GMP) к отслеживаемости данных и другим стандартам, действующим в фармацевтической промышленности.

Многоуровневая система полномочий пользователей допускает настройку по запросу.

Электронная подпись соответствует стандарту 21 CFR часть 11.

Метод проведения испытания

Образец фиксируется в зажимах между центральной траверсой и основанием. Центральная траверса и основание перемещаются относительно друг друга. Тензодатчик на центральной траверсе и датчик смещения, встроенный в прибор, собирают данные об изменениях усилия и смещения в ходе испытания, что позволяет рассчитать различные показатели механических характеристик.

Соответствие стандартам

ISO 37, ASTM E4, ASTM D882, ASTM D1938, ASTM F88,ASTM F904, JIS P8113

GB 8808, GB/T 1040.1-2006, GB/T 1040.2-2006, GB/T1040.3-2006, GB/T 1040.4-2006, GB/T 1040.5-2008, GB/T 4850-2002, GB/T12914-2008, GB/T 17200, GB/T 16578.1-2008, GB/T 7122, GB/T 2790, GB/T 2791,GB/T 2792, GB 14232.1-2004, GB 15811-2001, GB/T 1962.1-2001, GB 2637-1995, GB15810-2001, QB/T 2358, QB/T 1130

YBB00042005, YBB00112004

Применение

Автоматические приборы серии C610 по выбору заказчика могут комплектоваться зажимами более чем 100 типов, что позволяет использовать эти приборы для самых разных испытаний образцов из более чем 1000 различных материалов. Кроме того, компания Labthink предлагает услуги по индивидуальной доработке прибора в соответствии с требованиями к испытаниям конкретных материалов заказчика.

Ниже приведены только некоторые возможности применения прибора:

Основные области применения	Расширенное применение (требуются дополнительные принадлежности или доработка прибора)
Предел прочности при растяжении и коэффициент удлинения	Усилие раздавливания ампулы	Усилие прокалывания пленки	Усилие прокалывания укупорки инфузионных пакетов с пакетами	Усилие прокалывания/вытягивания мягких силиконовых пробок
Предел прочности при растяжении до разрыва	Усилие открывания комбинированных алюминиево-пластиковых крышек	Усилие отрыва колпачков типа ZD	Усилие открывания крышек упаковки для жидких лекарственных форм для приема внутрь	Усилие прокалывания/вытягивания крышек упаковки для жидких лекарственных форм для приема внутрь
Прочность при термосварке	Усилие вытягивания укупорки инфузионных пакетов под углом 90°	Усилие вытягивания укупорки инфузионных пакетов с пакетами	Усилие вытягивания крышек бутылок под углом 23°	Усилие прокалывания/вытягивания крышек бутылок и резиновых пробок с бутылками
Сопротивление разрыву	Усилие отслаивания клейких лент под углом 90°	Сопротивление разрыву книг с клеевым скреплением	Усилие отслаивания нерастворимых в воде пластырей под углом 90°	Усилие отрыва клеев
Отслаивание под углом 180°	Адгезионная прочность (при слабой адгезии)	Адгезионная прочность (при сильной адгезии)	Усилие отслаивания укупорки мягких туб	Усилие разделения катетера и соединителя
Отслаивание под углом 90°	Усилие выдергивания щетины косметической щетки	Усилие выдергивания щетины зубной щетки	Усилие разрыва веревок	Усилие открывания стаканчиков для желе и йогурта
Предел прочности при растяжении при заданном удлинении	Усилие отслаивания пленок на стаканчиках с молоком	Усилие вытягивания резиновых пробок	Усилие отслаивания пленок с бутылок под углом 45°	Предел прочности при растяжении горловин пакетов с замком Zip-Lock
	Усилие отслаивания сердечников магнитных карт	Сила отслаивания магнитных карт под углом 90°	Усилие отрыва термосвариваемых пленок	Усилие отделения защитных пленок
	Усилие отделения защитной бумаги	Усилие разрыва образцов в форме брюк	Усилие размотки клейких лент	Сопротивление сжатию пластиковых бутылок
	Усилие отслаивания при скосе 20°	Усилие отслаивания пробок под углом 135°	Зажимы для отслаивания с плавающим роликом	Эксцентриковые зажимы
	Зажимы для широких образцов	Зажимы для образцов японского типа	Зажимы для образцов британского типа	Усилие раздавливания контактной линзы
	Сопротивление сжатию стаканчиков для желе	Сопротивление сжатию упаковки	Сопротивление сжатию губок	Сопротивление проколу имитированной кожи

Технические характеристики

Таблица 1. Параметры испытания^{Прим. 2}

Параметр / Модель		C610G
Характеристики тензодатчика	Н	500
Характеристики тензодатчика	Н	50, 100, 250 (по выбору)
Разрешение	Н	0,001
Погрешность	Н	±0,5% от показаний (2–100% полной шкалы)
Погрешность	Н	±0,01% от полной шкалы (0–2% полной шкалы)
Скорость испытания	мм/мин	0–500 (любое целое число в указанном диапазоне)
Погрешность скорости	мм/мин	Показания ±0,5%
Дополнительные функции	21 CFR Часть 11	По дополнительному заказу
Дополнительные функции	Компьютерная система в соответствии с требованиями Надлежащей производственной практики	По дополнительному заказу

Таблица 2. Технические характеристики

Количество испытательных станций	6
Ширина образца	≤ 30 мм
Толщина образца	≤ 3 мм
Способ зажима	Пневматический
Характеристики газа	Сжатый воздух (источник сжатого воздуха предоставляется пользователем)
Давление подачи газа	≥ 72,5 PSI / 500 кПа
Размер соединения	Полиуретановая трубка Ø4 мм
Размеры	168 × 58 × 58 см (В × Ш × Г)
Источник питания	120 В перем. тока ± 10 %, 60 Гц / 220 В перем. тока ± 10 %, 50 Гц (одно из двух исполнений на выбор)
Масса нетто	200 кг

Таблица 3. Конфигурация изделия

Стандартная комплектация

Прибор, программное обеспечение, тензодатчики (6 шт.), пневматические зажимы (12 шт.), полиуретановая трубка Ø4 мм

По дополнительному заказу

Сенсорный планшет промышленного класса, ПК, компьютерная система, соответствующая требованиям GMP и 21 CFR часть 11, принтеры

Воздушный компрессор, резак для образцов, испытательная пластина, стандартный валик

Примечание 1: характеристики прибора, приведенные выше, уточняются в таблице технических характеристик.

Примечание 2: характеристики, приведенные в таблице, были измерены квалифицированными операторами в лаборатории Labthink в соответствии с требованиями и условиями, указанными в стандартах, и относятся к лабораторным условиям.

Компания Labthink привержена инновациям и постоянно совершенствует свою продукцию. Поэтому технические характеристики изделий могут изменяться. Компания оставляет за собой право на изменение и на окончательное истолкование всей содержащейся в настоящем документе информации.
